紡織生產流程中，紡紗機、織布機、印染設備等核心設備普遍依賴變頻器實現準確調速，而變頻器在將工頻交流電轉換為可調頻交流電的過程中，會產生大量非線性諧波電流（以 5 次、7 次、11 次等特征諧波為主）。這些諧波電流注入電網后，本就會干擾電力設備正常運行，而紡織企業為提高功率因數、降低用電損耗配置的低壓電容柜，卻在無形中成為了諧波的 “放大器"。

電容柜中的補償電容與電網電感構成諧振回路，當變頻器產生的諧波頻率與回路諧振頻率接近時，會引發串聯諧振或并聯諧振，導致諧波電流在回路中急劇放大。這種 “諧波放大效應" 直接作用于變電所母排：過大的諧波電流使母排電阻損耗急劇增加，產生大量焦耳熱，表現為母排持續發燙，部分企業甚至出現母排絕緣層老化、接頭過熱氧化等現象。同時，諧波還會導致變壓器、配電柜等設備鐵損、銅損增加，設備運行溫度同步升高，最終使整個變電所陷入 “高溫困局"—— 夏季時變電所室內溫度常突破 40℃，不僅加速電力設備老化，降低使用壽命，更可能引發跳閘、設備故障等安全隱患，嚴重時甚至導致生產中斷。

某紡織企業曾面臨典型難題：車間引入 20 臺高速紡紗機變頻器后，變電所母排溫度從 32℃飆升至 45℃，電容柜補償電容頻繁燒毀，每月因設備故障導致的生產損失超過 10 萬元。傳統的 “增加散熱風扇"“擴大變電所面積" 等物理降溫方式，僅能暫時緩解表面問題，無法從根源上解決諧波放大帶來的核心矛盾，紡織企業亟需一套能直擊問題本質的電能質量治理方案。

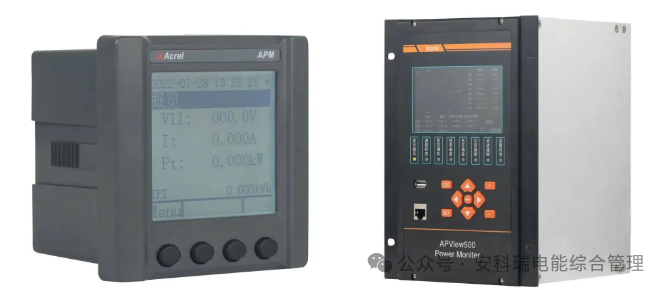

① 諧波監測類：電能質量在線檢測儀、諧波表計

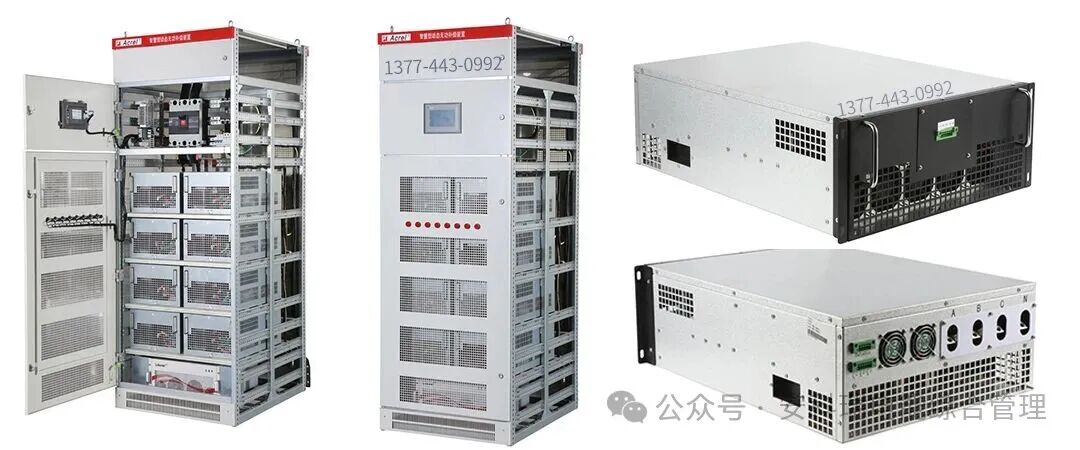

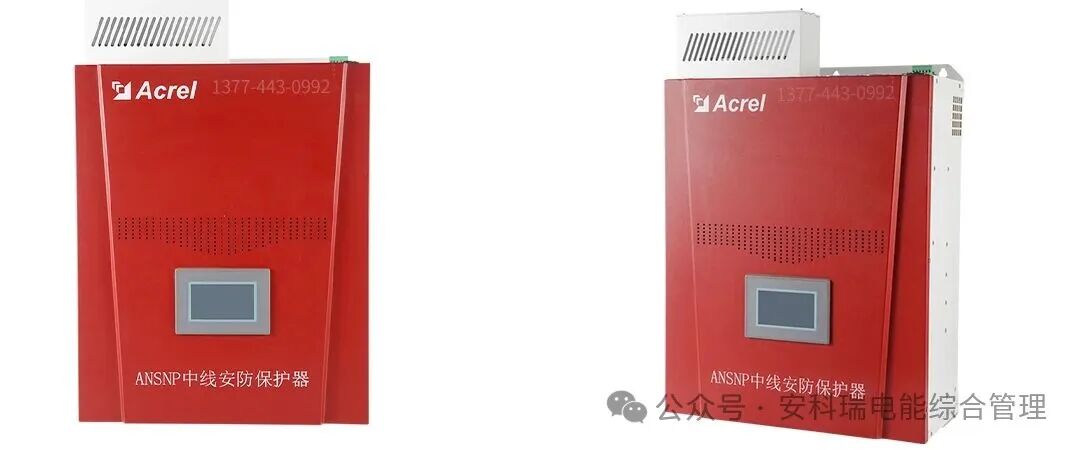

② 諧波治理類：有源電力濾波器、中線安防保護器、諧波保護器

③ 有源無功補償類：靜止無功發生器

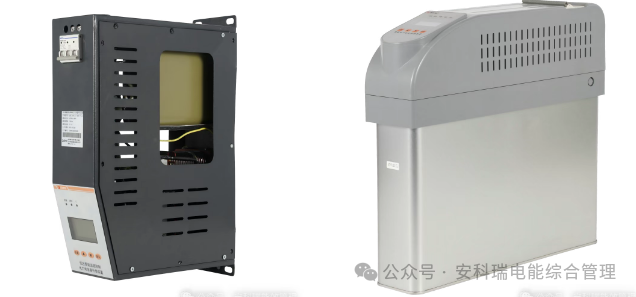

④ 傳統無功補償類：智能電容電容器/電抗器

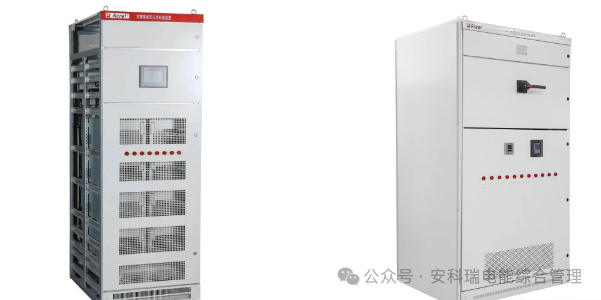

⑤混合補償類：混合動態濾波補償裝置、混合動態消諧補償裝置、智慧型動態無功補償裝置

2.3. 安科瑞平臺功能

①功能展示-可視化管理

⑤ 穩態監測

⑥ 諧波監測界面
