一、低壓直起回路加裝抗晃電功能的意義

在工業電氣系統里，低壓電動機直起回路憑借簡單可靠、啟動迅速且易于維護等突出優勢，得到了廣泛應用。不過，電網供電質量并非始終穩定，由此引發的電壓驟降和短時中斷（也就是常說的 “晃電"），給直起回路的平穩運行帶來了不小的挑戰。

晃電產生的危害：

然而電網供電質量波動引起的電壓驟降和短時中斷（即晃電）卻對直起回路的平穩運行提出了挑戰，這是因為當交流直起回路晃電時，會對接觸器和負載會產生諸多負面影響：

對于接觸器而言，晃電會引起接觸器觸點抖動或斷開，當電壓降低到一定程度，接觸器的電磁吸力會減弱，接觸器的觸點會抖動甚至斷開。

對于負載而言，如果晃電程度較輕，會導致電機轉矩改變，從而使電機轉速出現波動，進而導致輸送帶速度不穩定、風機風量波動等問題；如果晃電程度較深，則負載會隨著接觸器的晃電釋放和停機，讓生產陷入停滯。

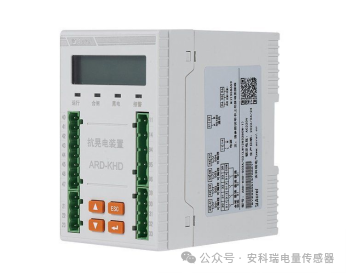

二、安科瑞ARD-KHD-S03A/B低壓抗晃電裝置

為了避免晃電引起上述現象，對用戶的設備和正常生產造成不利影響，我司針對電動機直起回路的此類潛在問題推出ARD-KHD-S03A/B系列抗晃電裝置，旨在當主回路發生晃電時，維持交流接觸器繼續吸合一段時間（10.999s以內可設），等待電壓恢復正常后回路可以繼續運行，從而有效地提高了低壓直起回路抵御電網電壓波動的能力；而當超過晃電允許時間，電壓仍未恢復時，裝置則停止供電控制接觸器釋放，避免接觸器長時間欠壓吸合，達到保護接觸器和負載的目的。

2.1產品特點

■  晃電保持和晃電再起動相結合，接線方便，能有效抵御電壓跌落引起的接觸器釋放；

■  抗晃電可編程設置，滿足不同客戶需求；

■  4路可編程DI輸入，采用內置DC24V電源；4路可編程無源DO輸出；

■  可選配1路MODBUS_RTU通訊；

■  可選配記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件，各類事件各16條，方便用戶維護管理；

■  主體標配液晶顯示，同時選配外置嵌入式安裝顯示單元；

■  外置顯示單元支持U盤程序升級。

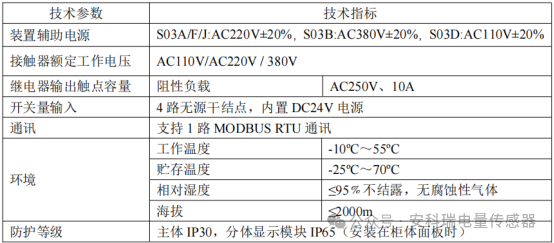

2.2技術參數

2.3外形尺寸及安裝

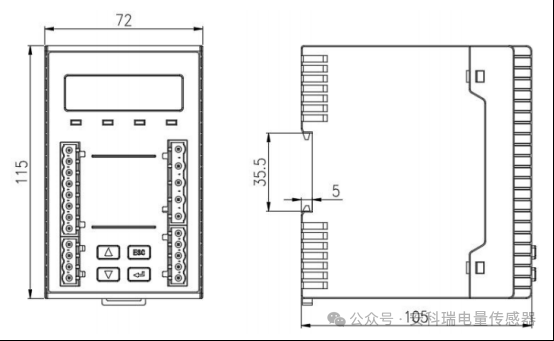

主體尺寸圖

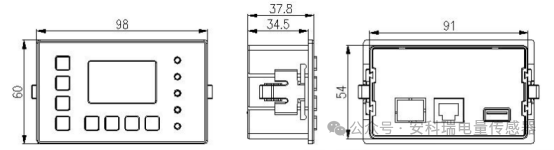

顯示單元尺寸圖

三、結語

綜上所述，安科瑞 ARD-KHD-S03A/B 系列低壓抗晃電裝置憑借其多樣的功能和可靠的性能，為低壓直起回路應對晃電問題提供了有效的解決方案，有助于保障工業生產的穩定運行，是工業電氣系統中提升供電可靠性的理想選擇。
