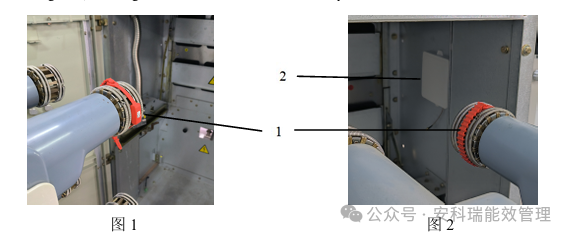

傳感器主體與接收器天線在斷路器室的安裝位置如下圖所示，圖1為傳感器主體在斷路器動觸頭的安裝位置，圖2為傳感器與天線的安裝位置，其中1為傳感器主體，2為天線。當天線安裝在斷路器室的右側柜壁時，傳感器主體的方向要朝向天線位置，如圖1所示，保證傳感器主體與天線的方向處于面對面狀態。

2）中壓母線室銅排測溫安裝說明

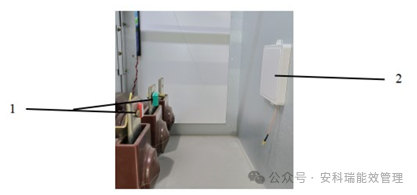

傳感器與天線在進線母排室的安裝位置如下圖所示，1為傳感器主體的位置，2為天線的位置，保證傳感器主體與天線處于面對面的位置。

注意事項：以上兩個安裝位置為典型場景，在其他應用場景也要保證傳感器主體貼緊金屬表面，傳感器主體與接收器天線處于面對面的位置。
