1.概述

ADW600多回路電力計量模塊主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計，包括電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。

2.產品型號規格及功能特點

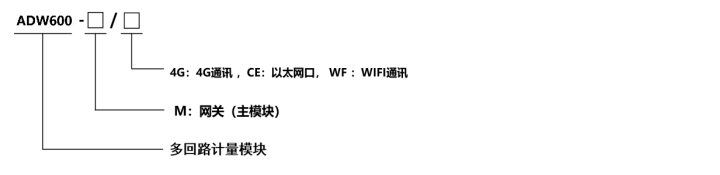

2.1 ADW600多回路計量模塊命名規則

ADW600主模塊：

ADW600從模塊：

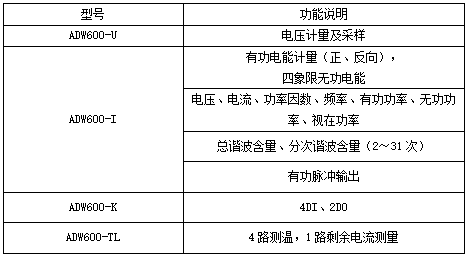

2.2ADW600多回路計量模塊功能特點

3.技術參數

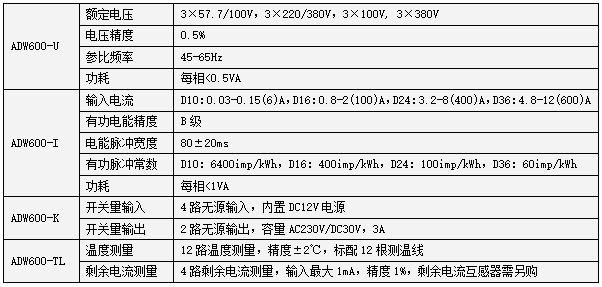

3.1電氣特性

4.外型尺寸及安裝說明

4.1外型尺寸(單位：mm)

圖1 ADW600效果圖

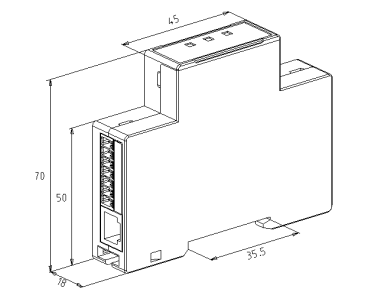

圖2 ADW600尺寸圖

備注：

1.圖1中的ADW600效果圖最左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。

2.不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

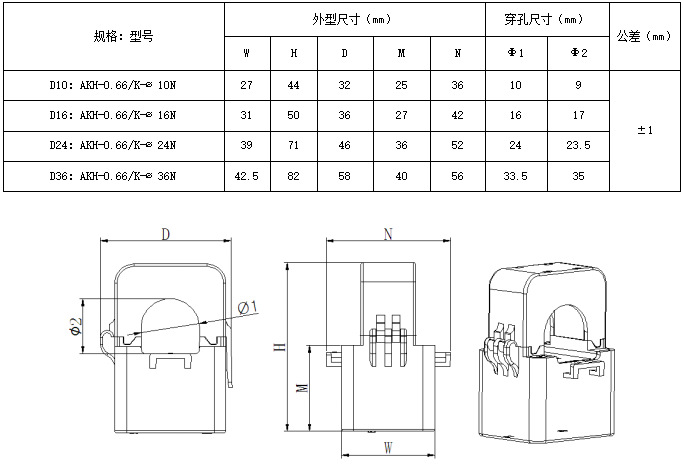

4.2配套互感器外型尺寸(單位：mm)
